綜采工作面仿真配套設備系統裝置

該設備是井下綜合機械化采煤工作面的生動再現，在地面就可以達到現場教學效果，是各類煤炭院校和培訓中心必不可少的實驗設備。

仿真支架有多種類型，支撐式、掩護式、支撐掩護式、放頂煤等多種架型：采煤機有多種規格，可根據用戶的實際需要而定。各設備表面處理均彩噴涂金屬烤漆，

1、主要用途：煤礦各級培訓中心及各類煤炭院校。

2、可實現的功能：

順序控制，能夠仿真模擬采煤機行走、滾筒割煤、前后搖臂升降、移架、升架、降架、推溜，實現皮帶機、刮板機、轉載機的仿真運行及綜合保護,可自行復位，連續運行。

3、技術要求及主要參數：

雙滾筒采煤機1臺，金屬制作，電動演示；液壓支架12臺，金屬制作，液壓驅動；破碎機1臺，金屬制作；刮板運輸機1臺，金屬制作；橋式轉載機1臺，金屬制作；皮帶運輸機1臺，金屬制作；泵站1臺，金屬制作；移動變電站1臺，有機板制作；控制開關1臺，有機板制作。

設備各項技術參數:

1.雙滾筒采煤機：

規格（米）：按實物的1：3制作

模型按實際仿真制作，電動演示各系統的工程原理，仿真模擬實際操作。

采煤機箱體主體采用金屬制作。

2.刮板運輸機

規格（米）：按實物的1：3制作

模型全部采用金屬材料仿真制作組成：傳動裝置、電機、刮輪組、刮板鏈、擋煤板、標準溜槽、機頭、機尾、調節裝置、鏟煤板、推移裝置、減速機、電動演示。

功能：仿真演示

3.轉載機

規格（米）：按實物的1：3制作

模型全部采用金屬材料仿真制作組成：機頭部、機尾部、機身、中部標準溜槽、擋板、刮板、刮板鏈、鏈輪組件、行走部、液壓拖移、減速機、破碎機。

功能：仿真演示

4.破碎機（錘式）

規格（米）：按實物的1：3制作

金屬制作，實現破碎機的所有功能。

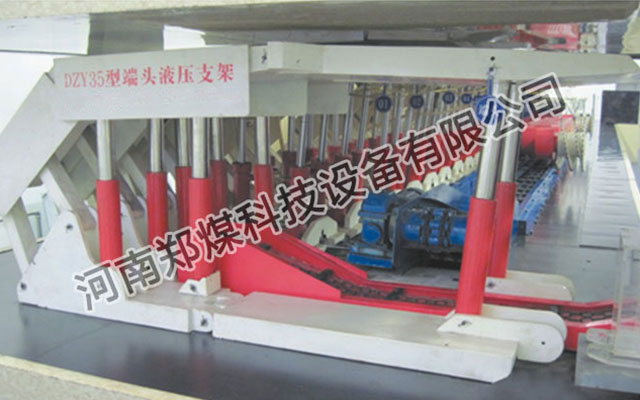

5.液壓支架：仿真演示

規格（米）：按實物的1：3制作

支架類型有：掩護式、支撐掩護式、高位放頂煤、低位放頂煤、插板式放頂煤、支撐式、六種架型，可根據需要選擇。

全部采用金屬材料制作，液壓驅動。

功能：實現降柱、升柱、推溜、側護板伸縮、前探梁伸縮，模擬全部動作。

6.可伸縮膠帶輸送機：

規格（米）：按實物的1：3制作

模型全部采用金屬材料組成：機頭部、儲帶裝置、拉緊裝置、收發帶系統、膠帶、機尾部、綜合保護系統、減速機、液力耦合器（模型）。

功能：仿真演示，并實現皮帶機堆煤、防跑、溫升、煙霧等保護.

7.柱塞泵：仿真金屬制作

規格：按實物的1：3制作

規格：11000mm×9000mm×2000mm

4、實驗裝置基本配置清單：實驗臺一個、說明書一塊、操作說明一份。

5、安裝、培訓要求：現場安裝調試，負責培訓教師及管理人員。
