現代化礦井通風系統設計綜合演示裝置

該實驗裝置是計算機技術、通風技術、多媒體技術，自動控制技術的有機結合，實現了整個系統的自動化，數字化、多功能化。該裝置由安全監測系統，可視化系統，通風安全保障系統組成。本裝置可實現巷道風速（風量）、溫度、點壓力及有毒有害氣體濃度的實時監測。可視化裝置能夠?qū)�工作面及主要轉載點進行自動圖像采集和遠距離傳送。 模擬地面控制調度室，實現對主要生產地點工作狀況的連續監測。

1、主要用途：用于煤礦各級培訓中心及煤炭院校的實驗和實訓。

2、可完成實訓內容：

 模擬礦井通風系統工作狀態； 首先使風門1^#、3^#、、9^#、11^#、15^#、16^#、17^#、18、19^#、24^#、25^#、27、28處于開啟狀態，使風門2^#、4^#、5、6、7、8、10、12、13、14、20^#、21^#、22、23、26^#、29^#、30^#處于關閉狀態，打開風機A，形成礦井通風系統 。

1、壓力測定：在巷道上取一測點分別測試相對全壓及速壓。

2、風速測定：通過速壓測定計算風速。

3、風量測定：通過速壓測定計算風量。

4、風速分布：通過測定某一巷道斷面的多點速壓計算風速分布。

5、阻力系數測定：取一段巷道上的兩個測定，分別測出兩個斷面的總能量（靜壓、全壓、速壓）計算阻力及阻力系數。

6、局部風阻測定：取一轉彎巷道上的兩個測點，分別測出兩個斷面的總能量（凈壓、全壓、速壓）計算出阻力及阻力系數。

7、進行礦井通風系統中阻力測定，選一條通過工作面的通風主線路，測定每條巷道的通風阻力，然后加起得到礦井通風系統的阻力。

8、進行礦井主要通風機性能測定：?jiǎn)��?dòng)風機與通風系統斷開，風機短路進風，分別測定通風機的風量、風壓，輸入功率等參數，通風機工作狀態從全開到全閉，改變通風機的工作風量，根據對應的風量測定通風機的風壓，輸入功率等參數。根據所測參數分別繪制風壓曲線，功率曲線和效率曲線。

9、全礦井反風演示;關閉風門1、3，打開風門2、4.

10、局部反風演示：打開風門12、22、關閉風門16、18、24。實現右工作面局部反風。

11、通風方式：

U型通風方式左邊綜采工作面實行U型通風方式通風（即：運輸平巷進風——綜采工作面——回風平巷——回風上山——總回風巷）。

12、風門調節：風門的開啟是由操作臺上的開關直接控制，一個風門對應一個開關，操作臺上的通風機開關直接控制，一個風門對應一個開關，操作臺上的通風機開關直接控制通風機的運轉。

13、對瓦斯、風速、負壓、水倉水位、一氧化碳濃度、溫度、氧氣等環保參數模擬量連續監測監控，并實現報警、閉鎖功能；

14、模擬礦井生產、通風設備的運行狀態并實施監控；對瓦斯、風速、負壓、水倉水位、一氧化碳濃度、溫度、氧氣等環保參數模擬量連續監測監控，并實現報警、閉鎖功能；計算機數據處理，可對通風系統安全分析并進行風門調整。與打印機連接可打印各種監測報表，計算機可顯示各模擬參數24小時變化曲線。

另外外設置了一個控制臺，控制臺上設置有各個風門的控制開關，風機控制開關，以及電壓表、電流表功率和功率因數表。

15、為了便于教學，通風系統除真實風流外，增加流水燈顯示風流流向。

16、通風機加消音裝置。

3、技術要求及主要參數：

（1）材質：型鋼、不銹鋼、有機玻璃、PLC控制系統。各種傳感器。

（2）主要結構：

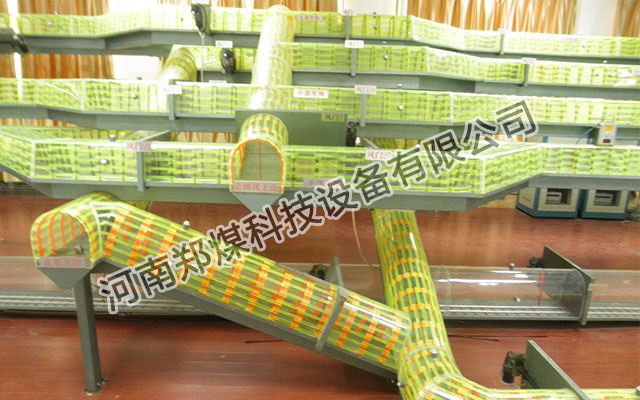

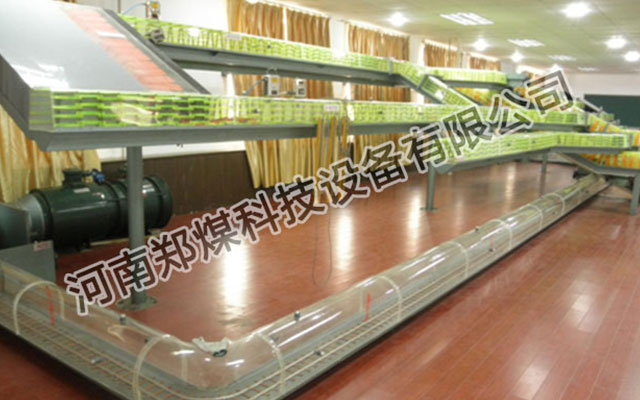

主井、副井、刀把式井底車場，水平運輸大巷、運輸上山、軌道上山、專用回風上山，一個普通綜采工作面（上、下巷），三個掘進工作面，一條運輸大巷，一條回風大巷。

（3）規格：16000mm×5000mm×3000mm

4、實驗裝置基本配置清單：

實驗裝置一臺、操作臺一個、說明書一塊、操作說明一份。

5、安裝、培訓要求：現場安裝調試，負責培訓教師及管理人員。
